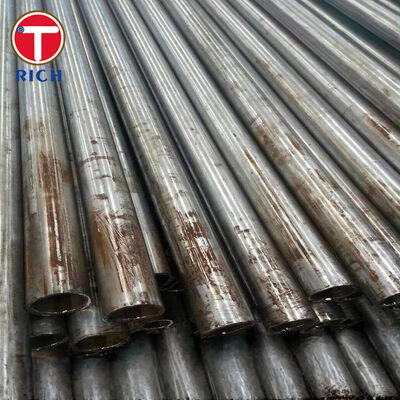

Tubería de acero al carbono sin soldadura ASTM A524 para servicio a temperatura atmosférica y baja

La tubería de acero al carbono sin soldadura ASTM A524 está diseñada principalmente para sistemas de tuberías a presión que operan a temperaturas atmosféricas y moderadamente bajas. Se fabrica a partir de acero al carbono matado de grano fino y se suministra en Grado I o Grado II según el espesor de pared.

La tubería puede producirse mediante acabado en caliente o estirado en frío y debe someterse a tratamiento térmico después de la formación. Es adecuada para soldadura, doblado, abocardado, enrollado cerrado y operaciones de fabricación similares. El suministro típico incluye inspección dimensional, pruebas de tracción, pruebas de aplanamiento o doblado, y examen hidrostático o no destructivo aprobado.

ASTM A524/A524M cubre tamaños de tubería desde NPS 1/8 hasta NPS 26, correspondientes a DN 6 hasta DN 650. Las dimensiones se suministran generalmente según ASME B36.10M a menos que el comprador especifique lo contrario.

Especificaciones

Características principales

Construcción de acero matado de grano fino

La tubería ASTM A524 debe producirse a partir de acero completamente matado utilizando prácticas de grano fino. Esta ruta de fabricación controlada mejora la uniformidad estructural y apoya un rendimiento fiable en la formación, soldadura y servicio a presión.

Contenido controlado de carbono y manganeso

El contenido máximo de carbono se limita al 0.21%, mientras que el manganeso se controla entre 0.90% y 1.35%. Esta composición proporciona un equilibrio práctico entre resistencia, ductilidad y soldabilidad.

Resistencia definida según el espesor de pared

La selección del grado se determina por el espesor de pared:

• El Grado I se aplica a espesores de pared de 9.52 mm y menos.

• El Grado II se aplica a espesores de pared superiores a 9.52 mm.

El Grado I proporciona una resistencia a la fluencia mínima de 240 MPa. El Grado II proporciona una resistencia a la fluencia mínima de 205 MPa con un aumento de la elongación mínima para tuberías de pared más gruesa.

Tratamiento térmico post-formación obligatorio

Tanto las tuberías acabadas en caliente como las estiradas en frío se recalientan a una temperatura superior a 845°C. Posteriormente se enfrían al aire o dentro de la cámara de enfriamiento de un horno de atmósfera controlada.

Este tratamiento reduce las tensiones residuales de formación y produce propiedades mecánicas más consistentes en toda la sección de la tubería.

Adecuado para fabricación secundaria

La tubería ASTM A524 está destinada a seguir siendo adecuada para:

• Soldadura

• Doblado en frío

• Abocardado

• Enrollado cerrado

• Mecanizado

• Formado de extremos

• Montaje de sistemas a presión

Los procedimientos de fabricación aún deben calificarse de acuerdo con el código del equipo final y las condiciones de operación.

Nuestras ventajas

Control de grado basado en el espesor de pared

Un problema frecuente de compra es pedir Grado I o Grado II sin confirmar el espesor de pared nominal real. ASTM A524 no trata estos como grados de material libremente intercambiables.

Nuestro proceso de revisión de materiales coincide con el espesor de pared solicitado con la clasificación correcta:

• Espesor de pared hasta e incluyendo 9.52 mm: Grado I

• Espesor de pared superior a 9.52 mm: Grado II

Esto evita la identificación incorrecta del grado en cotizaciones, registros de fabricación, marcado de tuberías y certificados de inspección.

Tratamiento térmico y documentación de material trazables

Los compradores de tuberías para servicio a presión comúnmente requieren pruebas de que el material ha recibido el tratamiento térmico post-formación especificado.

Los registros de producción pueden incluir:

• Número de lote

• Ruta de fabricación

• Condición de tratamiento térmico

• Análisis químico

• Resultados de pruebas de tracción

• Resultados de pruebas hidrostáticas o no destructivas

• Dimensiones finales

• Marcado del producto

• Certificado de inspección EN 10204 3.1

Esta trazabilidad apoya la inspección de entrada y la revisión de la documentación de equipos a presión.

Requisitos dimensionales y de prueba confirmados antes de la producción

Las dimensiones de la tubería por sí solas no son suficientes para definir un pedido ASTM A524. El comprador también debe especificar el programa, extremo de tubería, método de prueba, longitud, condición de la superficie y documentación de inspección requeridos.

Antes de la fabricación, el pedido puede revisarse para:

• NPS o diámetro exterior

• Espesor de pared nominal o programa

• Grado I o Grado II

• Condición de acabado en caliente o estirado en frío

• Longitud fija o aleatoria

• Extremos lisos o biselados

• Pruebas hidrostáticas o no destructivas

• Protección de superficie

• Requisitos de marcado

• Tipo de certificado de inspección

Esto reduce las desviaciones técnicas entre la orden de compra, el plan de producción y los documentos de inspección final.

Estándares de ejecución

Aplicación

Tuberías de transferencia para tanques de almacenamiento de líquidos a baja temperatura

La tubería de acero al carbono sin soldadura ASTM A524 se puede utilizar para tuberías de transferencia conectadas a tanques de almacenamiento de líquidos a baja temperatura donde la temperatura de diseño especificada, la presión de diseño, la tolerancia a la corrosión y el código de tuberías aplicable permitan la construcción de acero al carbono.

En esta aplicación, la tubería transporta líquido de proceso entre el recipiente de almacenamiento, la unidad de bombeo, el conjunto de válvulas y el equipo de proceso aguas abajo. La construcción sin soldadura elimina la costura de soldadura longitudinal, mientras que la estructura de acero matado de grano fino soporta la formación y soldadura durante la fabricación del sistema.

La selección final del material debe confirmarse con la temperatura mínima de diseño del metal y los requisitos de prueba de impacto del código de ingeniería aplicable. ASTM A524 no debe asumirse como adecuado para servicio criogénico sin una revisión completa del diseño.

Composición química

Propiedades mecánicas

Fabricación y tratamiento térmico

El acero debe ser completamente matado y fabricado utilizando prácticas de grano fino. Puede producirse mediante horno eléctrico, oxígeno básico u otro proceso permitido por la edición aplicable del estándar.

La tubería puede ser acabada en caliente o estirada en frío, sujeta a disposiciones de fabricación relacionadas con el tamaño. Después de la formación, la tubería debe recalentarse por encima de 845°C y enfriarse al aire o en la cámara de enfriamiento de un horno de atmósfera controlada.

La secuencia de producción típica incluye:

Fabricación de acero y análisis químico
Preparación de tochos
Perforación
Laminación en caliente o estirado en frío
Tratamiento térmico
Enderezado
Acabado de extremos
Inspección dimensional
Pruebas mecánicas
Prueba hidrostática o no destructiva
Protección de superficie
Marcado y certificación

Inspección y pruebas
