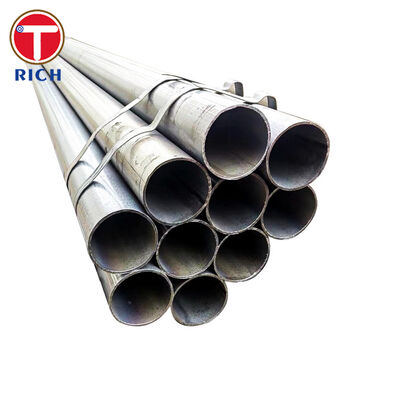

Tubería de acero soldada por resistencia eléctrica ASTM A135 para transporte de fluidos

La tubería de acero soldada por resistencia eléctrica ASTM A135 se fabrica a partir de acero al carbono laminado plano mediante soldadura por resistencia eléctrica de alta frecuencia o por inducción eléctrica sin agregar metal de aportación. Está diseñado para transportar agua, gas, vapor, aire comprimido y otros líquidos compatibles en sistemas de tuberías industriales y comerciales.

La especificación ASTM A135/A135M contiene dos grados de material: Grado A y Grado B. El Grado A proporciona una mayor idoneidad para operaciones de doblado, bobinado y bridado, mientras que el Grado B proporciona un rendimiento mínimo más alto y una mayor resistencia a la tracción. Las costuras de soldadura de grado B deben tratarse o procesarse térmicamente para que no quede martensita sin templar en el área de soldadura.

ASTM A135 generalmente cubre tuberías de NPS 2 a NPS 30 con espesores de pared promedio nominales de hasta 12,70 mm. También cubre tuberías seleccionadas de pared liviana desde NPS 3/4 hasta NPS 5. Se pueden suministrar dimensiones no estándar cuando se cumplan todos los demás requisitos de especificación.

Presupuesto

La disponibilidad del tamaño real debe confirmarse con el cronograma de tubería seleccionado, la ruta de fabricación, el acabado final y la cantidad del proyecto.

Características principales

Integridad de soldadura ERW controlada

La costura longitudinal se forma mediante calentamiento y presión por resistencia eléctrica o inducción eléctrica sin la adición de metal de aportación. Esto produce una zona de soldadura estrecha y continua y respalda una producción constante de alto volumen.

Para ASTM A135 Grado B, la región de soldadura debe tratarse térmicamente o procesarse de otro modo para que no quede martensita sin templar. Este requisito reduce el riesgo de una estructura de soldadura localmente dura y quebradiza.

Niveles de fuerza definidos

ASTM A135 Grado A tiene un límite elástico mínimo de 205 MPa y una resistencia a la tracción mínima de 330 MPa. El grado B aumenta estos valores mínimos a 240 MPa y 415 MPa respectivamente.

Idoneidad para la fabricación

El grado A es el grado ASTM A135 específicamente identificado como adecuado para bridas y doblados. Por lo tanto, la selección del grado debe considerar no sólo la presión operativa sino también el proceso de fabricación requerido. El grado B no debe sustituirse automáticamente cuando se requiera una flexión o formación de bridas severas.

Verificación de fuga de presión

Cada tramo de producción puede ser sometido a la prueba hidrostática requerida por la norma. Para ciertos tamaños de Lista 10, se puede aceptar una prueba eléctrica no destructiva como alternativa cuando lo permitan las especificaciones y lo acuerde el comprador.

Cuando la prueba hidrostática se reemplaza por un método NDE aprobado, la ruta de inspección y el marcado del producto deben indicarse claramente en la documentación de compra.

Compatibilidad dimensional

Los diámetros exteriores y los espesores de pared programados normalmente se seleccionan de acuerdo con las dimensiones de la tubería ASME B36.10M. Esto permite la compatibilidad con accesorios, acoplamientos, ranuras, soportes y válvulas estándar diseñados para sistemas de tuberías NPS.

Nuestras ventajas técnicas

1. Condición verificada de la costura de soldadura para Grado B

Una preocupación frecuente en materia de adquisiciones es si la tubería de Grado B simplemente se ha suministrado tal como está soldada sin un control adecuado de la zona afectada por el calor.

Nuestra ruta de producción registra los parámetros de tratamiento de cordones de soldadura por lote de producción. El material de grado B se procesa para evitar que quede martensita sin templar en la región de soldadura. A pedido, los registros de respaldo pueden incluir configuraciones de tratamiento de soldadura, verificación metalográfica, mapeo de dureza y resultados de NDE.

2. Estado de prueba de presión rastreable

Los compradores a menudo reciben cotizaciones que dicen "probado" sin especificar si la tubería fue probada hidrostáticamente o examinada utilizando un método eléctrico alternativo.

Cada cotización y certificado de fábrica puede identificar:

• El método de inspección utilizado.

• La presión de prueba aplicable o el procedimiento NDE.

• La fecha de prueba y el lote de producción.

• Si las pruebas hidrostáticas fueron reemplazadas por una alternativa aprobada

• Cualquier marca requerida de estado de prueba “NH” o equivalente.

Esto evita ambigüedades durante la revisión de documentos, la inspección del sitio y la aceptación final.

3. Revisión de calidad y fabricación antes de la producción

El grado B tiene mayor resistencia, pero no es automáticamente la elección correcta para cada conjunto de tubería fabricado. ASTM A135 identifica específicamente el Grado A como adecuado para bridar y doblar.

Antes de la producción, el pedido se puede revisar con:

• Medio operativo requerido

• Presión y temperatura de diseño.

• Requisitos de roscado, ranurado, doblado o bridado

• Recubrimiento de superficie requerido

• Herrajes aplicables y sistema de unión.

• Ruta de aceptación hidrostática o NDE

Esta revisión reduce el riesgo de comprar un grado de mayor resistencia que no sea adecuado para la operación de conformado prevista.

Estándares de ejecución

Las normas equivalentes no deben considerarse automáticamente intercambiables. Antes de la sustitución se deben revisar el grado del material, la química, la resistencia, las dimensiones, las pruebas, el recubrimiento y la certificación.

Aplicación específica: Tubería secundaria para rociadores contra incendios

Una aplicación específica es una tubería negra Cédula 10 ASTM A135 Grado B ERW utilizada como ramal en un sistema de rociadores contra incendios de tubería húmeda.

En esta aplicación, la tubería distribuye agua a presión desde la tubería principal transversal a los aspersores individuales. El grado B proporciona un límite elástico mínimo de 240 MPa y una resistencia a la tracción mínima de 415 MPa, mientras que la pared más liviana de cédula 10 puede reducir el peso de la tubería instalada en comparación con configuraciones más pesadas de cédula 40.

El diseño final del sistema aún debe cumplir con el código contra incendios aplicable, el cálculo hidráulico, los requisitos de listado, el sistema de acoplamiento, el margen de corrosión y la aprobación de las autoridades locales. El cumplimiento de materiales ASTM por sí solo no establece la aprobación del sistema.

Composición química

La propia ASTM A135 contiene solo Grado A y Grado B. Las filas adicionales a continuación son grados de referencia de adquisición que se comparan con frecuencia en proyectos internacionales de tuberías de fluidos. No deben estar certificados ni marcados como ASTM A135 a menos que cumplan de forma independiente con todos los requisitos de ASTM A135.

Se muestran los valores máximos a menos que se indique lo contrario.

ASTM A53 Tipo E Grados A y B puede restringir adicionalmente el cobre, níquel, cromo, molibdeno y vanadio cuando estos elementos se agregan intencionalmente o están presentes como elementos residuales.

Propiedades mecánicas

Los siguientes valores son requisitos mínimos a temperatura ambiente, a menos que se muestre un rango.

El alargamiento ASTM A135 para muestras de tiras de paredes más delgadas se calcula a partir del espesor de pared especificado en lugar de representarse mediante un porcentaje universal. Por lo tanto, el alargamiento informado debe identificar la orientación de la muestra, el tipo de muestra, la longitud del calibre y el espesor real de la pared.

Inspección y pruebas

Un plan de inspección completo ASTM A135 puede incluir:
