| Cuota De Producción: | 1 toneladas |
| Precio: | 800-1000 USD/Tons |
| Embalaje Estándar: | En fardos o en cajas de madera. |
| Período De Entrega: | 20-30 días sobre los productos |
| Método De Pago: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad De Suministro: | 60000 toneladas/toneladas por año |
![]()

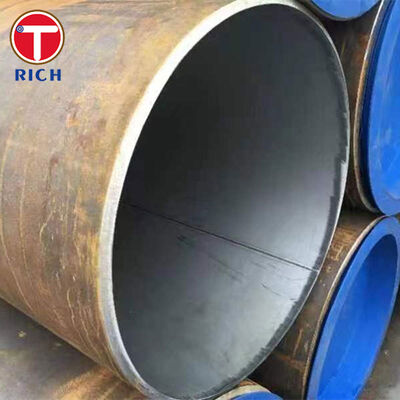

Los tubos de acero sin costura compuestos GB 28883 son tubos bimetálicos sin costura que soportan presión y están diseñados para calderas, recipientes a presión y tuberías a presión donde el tubo debe combinarse.Resistencia mecánica del metal base.conresistencia a la corrosión del metal de revestimiento. La norma define el tubo como una estructura compuesta hecha de diferentes grados de acero interior y exterior, con pedidos basados en "grado exterior + grado interior" y el espesor de la pared se muestra como "capa base + capa de revestimiento". El alcance de la norma cubre dimensiones, tolerancias, requisitos técnicos, pruebas, inspección, marcado, embalaje y certificados de calidad para servicios a presión.
| Artículo | Especificación |
|---|---|
| Material | Tubo compuesto de acero sin costura: capa base de acero al carbono/aleación + capa de revestimiento de acero inoxidable, acero inoxidable dúplex o aleación resistente a la corrosión |
| Estándar | GB 28883 / GB/T 28883, Tubos compuestos de acero sin costura para presión |
| Grados básicos comunes | 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG |
| Grados de revestimiento comunes | 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 |
| Diámetro exterior | 10–426 milímetros |
| Espesor de la pared | 2–60 milímetros |
| Grosor de la capa base | 50%–90% del espesor nominal de la pared |
| Espesor de la capa de revestimiento | 10%–50% del espesor nominal de la pared |
| Longitud | Estándar 4.000–12.000 mm; personalizado de 1 a 12 m disponible mediante acuerdo |
| Tolerancia de longitud fija | +20 / 0mm |
| Tolerancia OD, Laminada en Caliente/Extruida | ≤80 mm: ±0,40 mm; >80–325 mm: ±0,75%D o ±1%D dependiendo del espesor de la pared; >325 mm: ±1%D |
| Tolerancia OD, laminada en frío/estirada | ≤80 mm: ±0,30 mm; >80–219 mm: ±0,75%D; >219–325 mm: ±0,75%D o ±1%D; >325 mm: ±1%D |
| Tolerancia del espesor de la pared | Laminados en caliente: +12,5% / -10%; estirado en frío: S≤3 mm ±0,30 mm, S>3 mm ±10% |
| Rectitud | S≤15 mm: ≤1,5 mm/m; 15<S≤30 mm: ≤2,0 mm/m; S>30 mm: ≤3,0 mm/m |
| Rectitud total | Para diámetro nominal ≥127 mm: ≤0,1% de la longitud del tubo |
| Condición de la superficie | Decapado o pulido; libre de grietas, pliegues, costras, vueltas, pliegues ondulados y delaminación |
| Tratamiento térmico | Se suministra en condiciones de tratamiento térmico; Proceso de tratamiento térmico registrado en el certificado de calidad. |
| Prueba de presión | Prueba hidrostática en cada tubo; presión máxima de prueba 20 MPa; tiempo de espera ≥10 s; no se permiten fugas |
| Preocupación del comprador | Nuestra solución |
|---|---|
| Fallo de unión o delaminación durante el servicio de flexión, aplanamiento o presión. | Controlamos la interfaz base/revestimiento y apoyamos las pruebas de resistencia al corte. Para tubos compuestos de fusión metalúrgica, la resistencia al corte de unión se puede suministrar a≥210MPa, o≥260MPacuando lo especifique el comprador. La inspección de aplanamiento puede verificar que no haya delaminación ni grietas visibles. |
| Seguridad de presión y riesgo de fugas. | Cada tubo se puede suministrar con prueba hidrostática según GB 28883, con una presión de prueba máxima de hasta20 MPa, tiempo de espera≥10 segundosy no se permiten fugas. Las pruebas de corrientes parásitas pueden utilizarse como una alternativa acordada para los tubos compuestos de fusión metalúrgica. |
| Resistencia a la corrosión de la capa de revestimiento. | Se encuentran disponibles grados de revestimiento de acero inoxidable, acero inoxidable dúplex o aleaciones resistentes a la corrosión. La capa de revestimiento se puede probar para detectar corrosión intergranular de acuerdo conGB/T 4334-2008 Método E, lo que ayuda a confirmar la idoneidad para el contacto con fluidos corrosivos. |
| Sistema estándar | Estándar relacionado | Breve descripción |
|---|---|---|
| ES | GB 28883/GB/T 28883 | Tubos compuestos de acero sin costura para presión; principal norma aplicable |
| ES | GB/T 17395 | Dimensiones, forma, peso y desviaciones permitidas para tubos de acero sin costura. |
| ES | GB/T 5777 | Método de prueba ultrasónico para tubos de acero sin costura. |
| ES | GB/T 4334 | Ensayo de corrosión intergranular para revestimiento de acero inoxidable. |
| ASTM | ASTM A213 / A789 / A790, mediante acuerdo técnico | Se utiliza como referencia cuando los compradores requieren una comparación de tubos de presión dúplex o inoxidables; no es un equivalente directo de tubo compuesto uno a uno |
| ES | Serie EN 10216, mediante acuerdo técnico | Tubos de acero sin costura para presión; Utilizado como referencia de tubo de presión para proyectos europeos. |
| JIS | JIS G3458 / JIS G3463, previo acuerdo | Tubos de acero aleado y acero inoxidable para referencia de servicio de intercambiador de calor o presión |
| GOST | GOST 9941 / estándares de tubos de presión relacionados, por acuerdo | Referencia de tubos de acero resistentes a la corrosión sin costura para la documentación del mercado de la CEI |
Aplicación: tubo evaporador de caldera de calor residual para gas de proceso químico que contiene azufre.
Esta aplicación necesita una capa base que soporte presión para el servicio de calderas y una capa de revestimiento resistente a la corrosión en el lado de contacto con el fluido para reducir el riesgo de corrosión debido a medios de proceso agresivos.
La siguiente tabla enumera cinco comunesgrados de metales comunesbajo GB 28883. Los valores son fracción de masa, %.
| Calificación | do | Si | Minnesota | cr | Mes | V | P máx. | S máx. |
|---|---|---|---|---|---|---|---|---|
| 20G | 0,17–0,23 | 0,17–0,37 | 0,35–0,65 | — | — | — | 0.025 | 0,015 |
| 20MnG | 0,17–0,23 | 0,17–0,37 | 0,70–1,00 | — | — | — | 0.025 | 0,015 |
| 16 millones | 0,12–0,20 | 0,20–0,60 | 1,20–1,60 | — | — | — | 0.025 | 0,015 |
| 15MoG | 0,12–0,20 | 0,17–0,37 | 0,40–0,80 | — | 0,25–0,35 | — | 0.025 | 0,015 |
| 15CrMoG | 0,12–0,18 | 0,17–0,37 | 0,40–0,70 | 0,80–1,10 | 0,40–0,55 | — | 0.025 | 0,015 |
| Calificación | Resistencia a la tracción Rm, MPa | Límite elástico ReL/Rp, MPa mín. | Elongación A longitudinal, % mín. | Elongación A transversal, % mín. | Energía de impacto KV2 Longitudinal, J Min | Energía de impacto KV2 Transversal, J Min |
|---|---|---|---|---|---|---|
| 20G | 410–550 | 245 | 24 | 22 | 40 | 27 |
| 20MnG | 415–560 | 240 | 22 | 20 | 40 | 27 |
| 16 millones | 490–670 | 320 | 21 | 19 | 40 | 27 |
| 15MoG | 450–600 | 270 | 22 | 20 | 40 | 27 |
| 15CrMoG | 440–640 | 295 | 21 | 19 | 40 | 27 |
![]()
![]()
![]()
![]()
![]()
![]()
R: fabricante, también puede realizar transacciones.
R: En términos generales, son de 10 a 15 días si los productos están en stock, o de 30 a 40 días si los productos no están en stock, dependiendo de la cantidad.
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero debemos pagar el costo del flete.
R: Pago<=2000USD, 100% por adelantado. Pago>=2000USD, 30% T/T por adelantado, saldo antes del envío.
Si tiene otra pregunta, no dude en ponerse en contacto conmigo.
