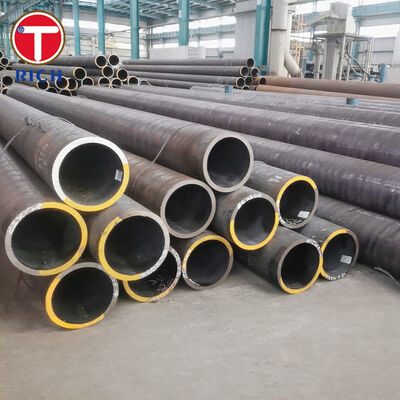

GB/T 9808 ZT380 (DZ40) / ZT490 (DZ50) / ZT520 (STM-R780) / ZT540 (DZ55) / ZT590 (DZ60) Tubos de acero sin costuras de pared gruesa para perforación

GB/T 9808 Los tubos de acero sin costura para perforación están diseñados para la perforación geológica del núcleo, la perforación de pozos de agua, la perforación hidrogeológica y la perforación de ingeniería.Se aplicarán las disposiciones siguientes:, puesto en práctica el1 de julio de 2024, y abarca los tubos sin costuras utilizados para el material de carcasa, el material de tubos de núcleo, el material de acoplamiento, el material de barra de perforación ordinaria, el material de cuello de perforación y los componentes de perforación relacionados.Para la combinación de grados en su título, la gama de oferta práctica abarca el legadoDZClases de fuerza y más recientesZTsistema de designación, incluido el sistema JISSe aplicará el procedimiento de ensayo de la norma ISO 7652-2.nivel de fuerza.

Especificaciones

Principales características

1. Escala de resistencia claramente definida para el servicio de perforación: las referencias de mercado ampliamente utilizadas muestran niveles mínimos de rendimiento / tracción / alargamiento deZT380: 380/640 MPa/14%,ZT490: 490/690 MPa/12%,ZT520: 520/780 MPa/15%,ZT540: 540/740 MPa/12%, yZT590: 590/770 MPa/12%Esto ofrece a los compradores una progresión sencilla de la perforación geológica convencional al servicio de agujeros profundos de mayor carga.
2. Construcción sin costuras de pared gruesa para carga axial, torsional y de desgaste combinada: los tubos de perforación funcionan bajo tensión, compresión, flexión, torsión, impacto y contacto abrasivo entre barro y roca, por lo que una mayor dureza Mn-B, Mn-Mo-B,Se suelen seleccionar sustancias químicas de sustrato Mn-V-B para las clases superiores de resistencia.
3. Base de cumplimiento actualizada con arreglo a la norma nacional china vigente: GB/T 9808-2023 sustituyó a GB/T 9808-2008 y sigue siendo la norma nacional activa, que es importante para los expedientes de contratación, los planes de inspección y la redacción de los certificados de ensayo de fábrica después del 1 de julio de 2024.
4. Flexibilidad de las compras entre estándares: ZT520 se corresponde bien con elSTM-R780nivel de resistencia bajoSe trata de un sistema de control de la calidad., con520 MPa de resistencia a la tensión, 780 MPa de resistencia a la tracción y 15% de alargamiento, lo que es útil cuando los compradores comparan las especificaciones de los tubos de perforación chinos y japoneses.

Nuestras ventajas

1. ¿Cómo evitar referencias estándar obsoletas en citas y MTC?
   Alineamos las citas aSe aplicarán las disposiciones siguientes:, la edición activa actual, en lugar de basarse únicamente en la versión más antigua de GB/T 9808-2008 todavía común en las cotizadas de mercado.Esto reduce la discrepancia de la documentación durante la aprobación del proyecto y la inspección de terceros.
2. ¿Cómo aclaramos la química detrás de las clases de fuerza DZ / ZT?
   Los compradores profesionales a menudo preguntan si una clase de resistencia corresponde a una sola química.DZ40, DZ50, DZ55 y DZ60se asocian comúnmente con aceros de sustrato representativos como:45MnB / 50Mn,40Mn2 / 40Mn2Si,40Mn2Mo / 40MnVB, y45MnMoBPor lo tanto, confirmamos tanto elClase de resistenciay elQuímica real de la siderurgiaEn el caso de las máquinas de fabricación, el tratamiento térmico es más útil para el proceso de mecanizado, la revisión del tratamiento térmico y el análisis de fallos.
3. ¿Cómo controlamos la fiabilidad de la perforación en el suministro de tubos de pared gruesa?
   La norma GB/T 9808 abarca los requisitos técnicos, los métodos de ensayo, las normas de inspección y las referencias relacionadas con la EAD, tales como:Prueba de corriente de remolinoyPruebas ultrasónicasPara la contratación pública, esto significa que los compradores pueden exigir verificación dimensional, trazabilidad del tratamiento térmico,y el examen no destructivo adecuado para el stock de perforación de pared gruesa en lugar de comprar sólo por resistencia nominal.

Normas de ejecución

Campo de aplicación

Barras de perforación de núcleo de línea de cable para exploración mineral- especialmente cuando la cadena de perforación requiere una mayor resistencia al colapso, estabilidad torsional y recuperación fiable del núcleo en la exploración geológica de profundidad media a profunda.Esto es particularmente adecuado para losLas medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.yZT590 / DZ60clases de fuerza.

Composición química

Nota:el legadoDZ / ZTLas clases de resistencia a menudo se proporcionan a través de aceros de sustrato representativos en lugar de una química universal única.Por lo tanto, la tabla siguiente enumera los grados de acero comúnmente asociados y técnicamente relevantes utilizados para obtener los niveles de resistencia en su títuloPara.STM-R780, los datos accesibles del SIG en la fuente públicaPyEl SLos límites de temperatura; el análisis térmico completo se confirma típicamente en el certificado de la fábrica o por la ruta JIS de la fábrica de producción.

* Límites residuales en la fuente de datos de aleación de acero GB referenciada.

Propiedades mecánicas

Nota:El cuadro siguiente combina las clases mínimas de resistencia de los tubos de perforación reconocidas en el mercado en su título con los datos representativos de acero de sustrato accesibles al público cuando sean útiles para la revisión técnica.Los valores ZT/DZ son los más relevantes para la compra de tubos de perforación terminadosLos valores del acero de sustrato ayudan a los compradores a evaluar el potencial de tratamiento térmico y la maquinabilidad.
