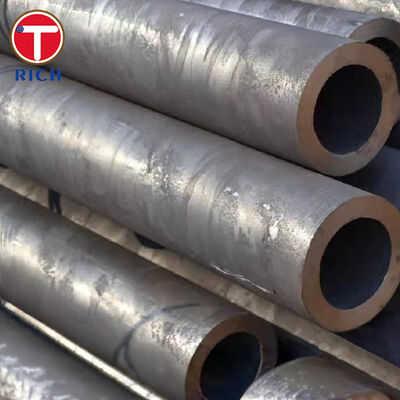

Tubos de acero sin soldadura conformados en frío de grado 10 según GOST 1060-83 para construcción naval

Los tubos de acero sin soldadura conformados en frío de grado 10 según GOST 1060-83 están especificados para servicio en construcción naval en calderas, sobrecalentadores y calentadores de aceite. La norma es específica y técnica: cubre explícitamente tubos sin soldadura conformados en frío, requiere acero de grado 10 con química según GOST 1050, requiere tratamiento térmico y establece límites definidos para la tolerancia dimensional, rectitud, condición de la superficie, inspección ultrasónica, prueba de presión hidráulica, aplanamiento y rendimiento de expansión.

Especificaciones

Características principales

1. Control dimensional específico de la norma:
   La tolerancia del diámetro exterior está fijada por banda de diámetro, no por una vaga afirmación de "tubo de precisión". Por ejemplo, los tubos de hasta 29 mm de diámetro exterior se mantienen a ±0.2 mm, mientras que los de 29-51 mm de diámetro exterior son ±0.3 mm. El espesor de pared es +8/-10% en precisión normal o ±8% en precisión alta.
2. Rendimiento de servicio en construcción naval basado explícitamente en pruebas:
   Los tubos deben pasar inspección ultrasónica de toda la longitud, prueba de presión hidráulica, aplanamiento a un espaciado de 4T y expansión hasta un aumento del 15% del diámetro exterior sin grietas ni desgarros.
3. Acero de grado 10 procesado térmicamente con ductilidad definida:
   GOST 1060-83 requiere tubos tratados térmicamente con resistencia a la tracción no inferior a 343 MPa y alargamiento no inferior a 28%, con 30% de alargamiento disponible bajo pedido.
4. La calidad de la superficie está escrita para un riesgo real de fabricación:
   La norma no solo pide un "buen acabado"; prohíbe grietas, solapes, desgarros, depresiones similares a cavidades y cobre residual, lo que es importante para la flexión, expansión, soldadura y servicio hermético de calderas/calentadores.

Nuestras ventajas

1) Los compradores suelen preguntar: "¿Es el tubo realmente adecuado para el servicio de calderas y calentadores en construcción naval, o es solo un tubo genérico de acero al carbono?"

Sí, esta norma no es una norma de tubos de uso general. GOST 1060-83 está escrita específicamente para calderas, sobrecalentadores y calentadores de aceite de construcción naval, y requiere tratamiento térmico además de pruebas de presión y conformado que se alinean con esos servicios. Eso brinda a los equipos de adquisiciones un camino de cumplimiento más claro que comprar un tubo sin soldadura estirado en frío no especificado.

2) Los compradores suelen preguntar: "¿Cómo se controla la solidez interna de los tubos conformados en frío de pared delgada?"

La norma requiere control defectoscópico ultrasónico al 100% en toda la superficie del tubo. La referencia de aceptación está ligada a una profundidad de muesca artificial de no más del 10% del espesor de pared nominal y una longitud no superior a 25 mm. Cada tubo también está sujeto a inspección dimensional y de superficie.

3) Los compradores suelen preguntar: "¿Mantendrá el tubo la consistencia dimensional y el rendimiento de conformado durante la fabricación?"

La norma proporciona ambos. Fija las tolerancias de diámetro exterior y espesor de pared por banda de tamaño, limita la rectitud a 1.5 mm/m, y requiere que el tubo resista aplanamiento, expansión, o, si se solicita, pruebas de flexión. Para los fabricantes marinos, eso es más útil que un lenguaje de marketing amplio sobre "excelente formabilidad".

Estándares de ejecución

• GOST: GOST 1060-83 para tubos de acero sin soldadura conformados en frío para construcción naval; la química del Grado 10 se refiere a GOST 1050.
• ASTM: No hay una norma equivalente directa uno a uno; los compradores suelen comparar por concepto de servicio con familias de tubos de acero al carbono sin soldadura para calderas/mecánicos y luego confirman la química, el tratamiento térmico y las pruebas caso por caso. Esta es una comparación de ingeniería, no una equivalencia formal.
• EN: No hay un reemplazo directo exacto; la comparación más cercana es con tubos de acero al carbono sin soldadura para fines de presión con química y condición de entrega coincidentes, sujeto a aprobación del proyecto.
• JIS: No hay un reemplazo directo exacto; la comparación se realiza generalmente por grado de tubo de acero al carbono y requisitos de servicio de presión en lugar de por coincidencia de título.
• GB: No hay un equivalente de título directo exacto; la adquisición china generalmente verifica la química, los mínimos de tracción/elongación y las pruebas NDT/hidráulicas/de conformado requeridas.

Aplicación

Tubos de serpentín para sobrecalentador de calderas auxiliares marinas.
Esta es una aplicación precisa porque GOST 1060-83 está escrita para tubos de construcción naval utilizados en calderas, sobrecalentadores y calentadores de aceite, no para tuberías estructurales generales.

Composición química

Propiedades mecánicas
