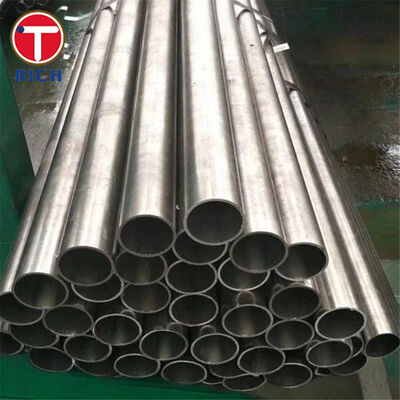

ASME B36.10M Tubería de acero forjado soldada y sin costura

Material

ASME B36.10M define la estandarización dimensional para tuberías de acero forjado soldadas y sin costura utilizadas en sistemas de tuberías y oleoductos a altas o bajas temperaturas y presiones. La norma se centra en el diámetro exterior (OD), el espesor de pared (Cédulas) y la masa/peso, mientras que el grado de acero (química y resistencia) se selecciona por separado en función de las condiciones de servicio y los códigos del proyecto.

Los materiales compatibles típicos incluyen acero al carbono y aceros de baja aleación producidos como Sin Costura (SMLS), ERW, LSAW/SAW, dependiendo del rendimiento requerido, el nivel de inspección y los objetivos de costos.

Especificaciones

• Rango de tamaño (NPS): comúnmente suministrado desde NPS 1/8 hasta NPS 60 (sistema OD/W.T. basado en la cédula).

• Sistema de espesor de pared: Números de cédula más designaciones heredadas STD / XS / XXS.

• Tipos de fabricación: Sin costura, ERW, SAW/LSAW (dependiendo de la especificación del material seleccionado)

• Longitud: SRL / DRL / longitud fija (basada en el proyecto)

• Extremos: Extremo liso, extremo biselado; roscado cuando corresponda

• Nota de roscado: Las cédulas 5 y 10 no permiten el roscado de acuerdo con los requisitos de rosca de tubería ASME.

Características principales

1. Sistema de cédula intercambiable para la selección estandarizada del espesor de pared y la compatibilidad de suministro global.

2. Admite la estandarización dimensional de tuberías soldadas y sin costura para un amplio servicio de presión/temperatura.

3. Reglas de designación claras (NPS/DN) utilizadas ampliamente en la documentación de diseño de tuberías y oleoductos industriales.

Nuestras ventajas

1) “¿Es ASME B36.10M una norma de material o solo una norma de dimensión?”

Respuesta: Es una norma de dimensión (OD, cédulas de espesor de pared, masa). El cumplimiento del material se garantiza al pedir la tubería a una especificación de material (por ejemplo, ASTM A106, ASTM A53, API 5L, ASTM A333, ASTM A335) manteniendo las dimensiones de B36.10M. Esto evita la falta de coincidencia de especificaciones en la inspección y la aceptación en el sitio.

2) “¿Cómo elijo la cédula correcta para la presión y la fabricación (roscado, soldadura, etc.)?”

Respuesta: B36.10M proporciona el marco estandarizado de Cédula/STD/XS/XXS para la selección del espesor de pared, mientras que el diseño de presión se finaliza mediante el código del proyecto y la resistencia del material. Apoyamos a los compradores confirmando la disponibilidad de la cédula, la preparación de los extremos y la viabilidad del roscado, incluida la limitación clave de que Sch 5 y Sch 10 no son adecuados para el roscado.

3) “¿Cómo puedo garantizar la equivalencia entre normas para proyectos internacionales (UE/RU/JP/CN)?”

Respuesta: Podemos alinear las expectativas dimensionales y de documentación haciendo referencia a las contrapartes regionales para las dimensiones y las normas de uso típico de tuberías:

• UE: EN 10220 para tablas de dimensiones/masa (con normas de material EN según sea necesario).

• China: GB/T 17395 para dimensiones/formas/masas/tolerancias de tubos de acero.

• Rusia / Japón: las normas comunes de tuberías (GOST/JIS) se pueden mapear en el paquete PO y MTC para respaldar la inspección y la aceptación aduanera.

Composición química

Propiedades mecánicas

Referencia de normas (ASTM / EN / GOST / JIS / GB)

• ASTM/ASME: ASME B36.10M (dimensiones y cédulas) para tuberías de acero forjado soldadas/sin costura.

• EN: EN 10220 (dimensiones y masas por unidad de longitud para tubos de acero sin costura/soldados).

• GOST: Las normas de tuberías comúnmente referenciadas incluyen GOST 8732 (sin costura laminado en caliente) y otras normas de tuberías GOST relacionadas, según el tipo/aplicación.

• JIS: Las normas de tuberías de acero al carbono comúnmente referenciadas incluyen JIS G3452 (tuberías ordinarias) y otras normas de tuberías de presión/alta temperatura según sea necesario.

• GB: GB/T 17395 (dimensiones, formas, masas y tolerancias de tubos de acero).

Áreas de aplicación

Industrias generales: petróleo y gas, petroquímica, generación de energía, tratamiento de agua, construcción, HVAC y tuberías de proceso generales.

Dónde se utiliza (ejemplos):

• Petróleo y gas: líneas de recolección, tuberías de plantas, tuberías de servicios públicos, algunos componentes de oleoductos (dependiendo del grado/especificación)

• Petroquímica/Química: líneas de proceso, líneas de vapor/condensado, cabezales de aire de instrumentos

• Energía y energía: tuberías auxiliares de calderas, líneas de alta temperatura (grados de aleación según sea necesario)

• Agua y servicios públicos: transmisión de agua, cabezales de protección contra incendios (dependiendo del estándar y la especificación)

• Construcción/Industrial: recorridos de tuberías estructurales y mecánicas, bastidores de tuberías, soportes (cuando lo permita la especificación del proyecto)
