BS 3059-1 Tubo sin costuras de acero al carbono acabado en caliente para calderas (HFS 320)

El material

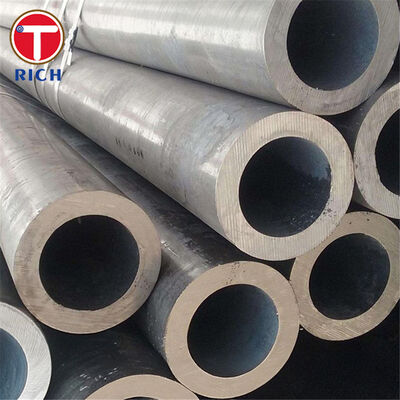

Los tubos de caldera BS 3059-1 son tubos de acero al carbono sin costuras terminados a caliente diseñados para el servicio de calderas y supercalentadores donde el rendimiento de presión confiable, buena transferencia de calor,y se requiere una integridad constante de la paredEl ámbito de aplicación de la norma BS 3059-1 abarca los tubos de extremo plano (sin costuras o soldados) de hasta 127 mm OD y hasta 12,5 mm de espesor de pared para calderas y supercalentadores.

Una designación sin costuras de acabado en caliente comúnmente suministrada en virtud de esta norma es HFS 320, un tubo de acero al carbono de baja resistencia a la tracción que puede suministrarse acabado en caliente y, cuando sea necesario,con prácticas de recocido normalizador/subcrítico para lograr las propiedades especificadas.

Especificaciones

• Estándar: BS 3059-1:1987 (estado indicado como retirado/inactivo por catálogos estándar; todavía ampliamente utilizado para proyectos heredados y reemplazos)

• Grado / designación: HFS 320 (sin costuras acabadas a caliente)

• Forma del producto: tubo sin costuras, acabado en caliente (enrollado en caliente o acabado en caliente)

• El alcance de las dimensiones (según BS 3059-1): OD ≤ 127 mm; WT ≤ 12,5 mm

• Finalidades de los tubos: Finalidad plana (estándar), astilladas/con roscas disponibles bajo petición

• Duración: SRL/DRL/longitudes de corte fijas disponibles; hasta ~16 m a petición

• Condición de entrega: acabado en caliente; puede aplicarse rebozo normalizador/subcrítico cuando se especifique

• Documentos de inspección: Certificado de ensayo de molino (EN 10204 3.1; 3.2 o inspección por parte de terceros disponible)

Principales características

• Una estructura sin costuras: elimina los puntos débiles relacionados con la soldadura y mejora la fiabilidad de la presión.

• Rendimiento mecánico estable para la circulación de la caldera y las tareas de supercalentador dentro del rango de tamaño previsto de la norma.

• Buen comportamiento de fabricación: adecuado para procedimientos de flexión, formación y soldadura típicamente utilizados en conjuntos de tubos de caldera (con WPS / PQR adecuado).

• Verificable por calidad: pruebas químicas + mecánicas y opciones comunes de NDT respaldan una aceptación segura para el servicio crítico.

Nuestras ventajas

Los compradores generalmente se centran en el cumplimiento del grado, la precisión dimensional, la trazabilidad, las pruebas y el estado de la superficie.

• P: ¿Cómo se asegura que el tubo cumple realmente con BS 3059-1 HFS 320?
  R: Proporcionamos la trazabilidad del número de calor y MTC que muestran la composición química y los resultados de tracción, alineados con el estándar y el grado ordenados.

• P: ¿Qué pasa con las tolerancias OD/WT y los problemas de ajuste durante la instalación?
  R: Realizamos comprobaciones de dimensiones completas (OD, WT, longitud, rectitud) y mantenemos el suministro dentro del alcance dimensional de la norma BS 3059-1 para reducir el trabajo de reelaboración del sitio y la falta de coincidencia inesperada.

• P: ¿Puede apoyar la EAD y la verificación de la estanqueidad a presión?
  R: Se pueden proporcionar pruebas NDT tales como UT / ECT y pruebas hidrostáticas según sea necesario, además de las comprobaciones de aplanamiento / encendido comúnmente utilizadas para los tubos de caldera.

• P: ¿Cómo se evita la oxidación en el tránsito y el rechazo relacionado con la superficie?
  R: Ofrecemos opciones y paquetes de inmersión en aceite / barniz / fosfatado / estallido / pintura para proteger las superficies durante el envío y almacenamiento.

• P: ¿Podemos utilizar la inspección de terceros (SGS/BV/TÜV) o documentación especial?
  R: Sí pueden prepararse informes de inspección de terceros y paquetes de documentación mejorados (por ejemplo, la norma EN 10204 3.2, cuando proceda).

Composición química

Propiedades mecánicas (5 grados relacionados)

Las propiedades mecánicas pueden variar según el tamaño/espeso y las condiciones de entrega; los valores siguientes reflejan los mínimos/intervalos comúnmente publicados para cada familia de grados.

*La extensión para STB340 y 20G depende del tamaño en las tablas publicadas; los valores indicados son mínimos de referencia común para tamaños típicos de tubos de caldera.

Normas de ejecución (ASTM / EN / GOST / JIS / GB)

Si su proyecto acepta normas equivalentes,los siguientes se utilizan comúnmente para el suministro de calderas/tubos a presión (la selección final debe coincidir con el código de diseño y los requisitos de temperatura/presión de funcionamiento):

• Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el presente anexo.

• EN: serie EN 10216 (tubos sin costuras para uso a presión, incluidos los de temperatura elevada como P235GH)

• GOST: GOST 8731 (requisitos técnicos) + GOST 8732 (tubos sin costuras deformados en caliente; variedad/dimensiones)

• JIS: JIS G3461 (tubos de calderas y intercambiadores de calor de acero al carbono; por ejemplo, STB340)

• GB: GB/T 3087 (calderas de baja/media presión) y GB/T 5310 (calderas de alta presión)

Áreas de aplicación

Industrias primarias: calderas de vapor, generación de energía, sistemas de calefacción petroquímica, equipos industriales de transferencia de calor.

Donde se utiliza dentro del sistema

• Calderas: tubos de agua/circulación, tubos generadores, tubos descendentes y tubos de conexión (dentro de los límites de tamaño)

• Supercalentadores/recalentadores (cuando sea aplicable por diseño): bobinas de tubos y tubos de lado caliente interconectados

• Economizadores / intercambiadores de calor: haces de tubos de transferencia de calor y secciones de recuperación
