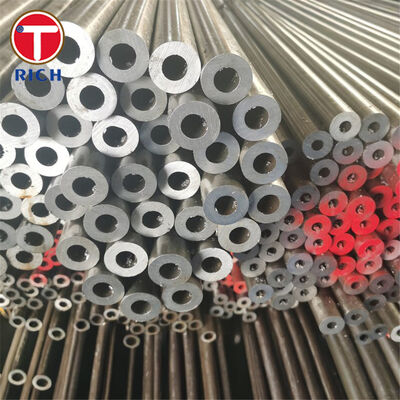

JIS G3429 STH12 Tubos de acero sin costuras de aleación para cilindros de gas de alta presión

El material

STH12 es un tubo de cilindro de gas sin costura bajo JIS G3429, ampliamente utilizado como tubo base para la fabricación de cilindros de gas de acero de alta presión. Pertenece a la familia C ̊Mn (acero de manganeso),fuerza de equilibrio, la ductilidad y el rendimiento de formación para el procesamiento del cuerpo del cilindro.

Especificaciones

• Estándar: JIS G3429 (tubos de acero sin costuras para botellas de gas de alta presión)

• Tipo de tubo: sin costuras; acabado en caliente o acabado en frío (marcado comúnmente como -S-H / -S-C)

• Rango de tamaños típicos (abastecimiento industrial):

  • OD: 19,05 ‰ 114,3 mm

  • La velocidad de la corriente es igual a la velocidad de la corriente.

  • Duración: hasta 16 000 mm

• Tolerancias típicas (usualmente utilizadas para el suministro de tubos de cilindro): OD ±1%, WT +30% (recomendado acuerdo específico del proyecto)

Principales características

• Estructura sin costuras (sin costura de soldadura), diseñada para cuerpos de cilindros soportantes de presión.

• Química controlada adecuada para la formación, planificación del tratamiento térmico y rendimiento estable de lote a lote.

• Base de inspección centrada en la seguridad: las rutas de ensayo hidrostático y/o NDT pueden especificarse por orden.

Nuestras ventajas

1. ¿Cómo se asegura que el tubo cumple verdaderamente la química JIS G3429?
   Controlamos la química del calor hasta la ventana de composición JIS G3429 y proporcionamos documentación de identificación y inspección de calor/partido rastreable alineada con la práctica de entrega de JIS.

2. ¿Puede garantizar la integridad de la presión (sin fugas)?
   JIS G3429 permite pruebas hidrostáticas; a menos que el comprador especifique una presión más alta, la norma utiliza 5 MPa como base de presión hidrostática mínima y no requiere fugas.

3. ¿Apoya la prueba de detección de defectos internos y superficiales con ultrasonido/corriente de remolino?
   La prueba NDT puede especificarse utilizando rutas ultrasónicas o de corriente de remolino, y se puede acordar una prueba NDT equivalente alternativa cuando lo requiera el proyecto o la normativa local.

4. ¿Qué hay de la calidad de las superficies y la política de reparación?
   Los tubos deben tener un buen acabado de la superficie interior/exterior sin defectos nocivos; el revestimiento de la superficie está permitido dentro de las tolerancias de espesor,Mientras que la reparación de soldadura no está permitida, un punto clave para la seguridad del cilindro.

5. ¿Todos los tubos estarán rastreables y debidamente marcados?
   El marcado puede incluir el grado, el símbolo del método de fabricación (finalización en caliente/en frío), las dimensiones y la identificación del fabricante para respaldar la trazabilidad completa a través de la formación y prueba del cilindro.

Composición química

Unidad: % en peso (análisis térmico)

Propiedades mecánicas

Normas de ejecución (opciones comunes por sistema)

• JIS: JIS G3429 (tubo de material para cilindros); cilindros a los que se hace referencia en el JIS B 8230 / JIS B 8241

• ASTM: ASTM A519 (tubos mecánicos sin costura, a menudo utilizados para proyectos de tubos relacionados con cilindros); ASTM A372 también se hace referencia comúnmente en las cadenas de suministro de cilindros dependiendo del alcance y la jurisdicción.

• EN / ISO (ampliamente utilizado en Europa y sistemas internacionales de tubos de transporte): EN ISO 11120 / ISO 11120 (tubos de acero sin costuras rellenos para sistemas de transporte de gas comprimido);EN 10216 / EN 10297 se utilizan a menudo para tubos sin costuras de uso de presión / ingeniería cuando se especifica.

• GOST: GOST 8732-78 (tubos de acero sin costura deformados en caliente) y normas de tuberías sin costura relacionadas según lo especificado en la documentación del proyecto.

• GB: GB/T 18248-2021 (tubos de acero sin costuras para botellas de gas).

Áreas de aplicación

Contención y transporte de gases de alta presión, especialmente cuando la integridad y trazabilidad sean obligatorias.

Ejemplos típicos donde se utilizan:

• Botas de gas industrial: oxígeno, nitrógeno, argón, gas de blindaje de CO2 para soldadura/corte.

• Botellas médicas: cuerpos de botellas médicas de oxígeno y contenedores de alta presión correspondientes.

• Energía y movilidad: cilindros de GNC / cilindros de almacenamiento de alta presión (se requiere una selección de grado específica del proyecto).

• Gases químicos y especiales: gases de alta pureza o reactivos que requieren carcasas de cilindro fiables.
